开环步进丝杆电机,具有小尺寸,高性能,长耐久,噪音低,效率高等特点,基座尺寸20mm,28mm,35mm,42mm,57mm,60mm,86mm可选,可选按要求定制丝杆长度与端部加工,可按要求定制不同材质的螺母与形状。

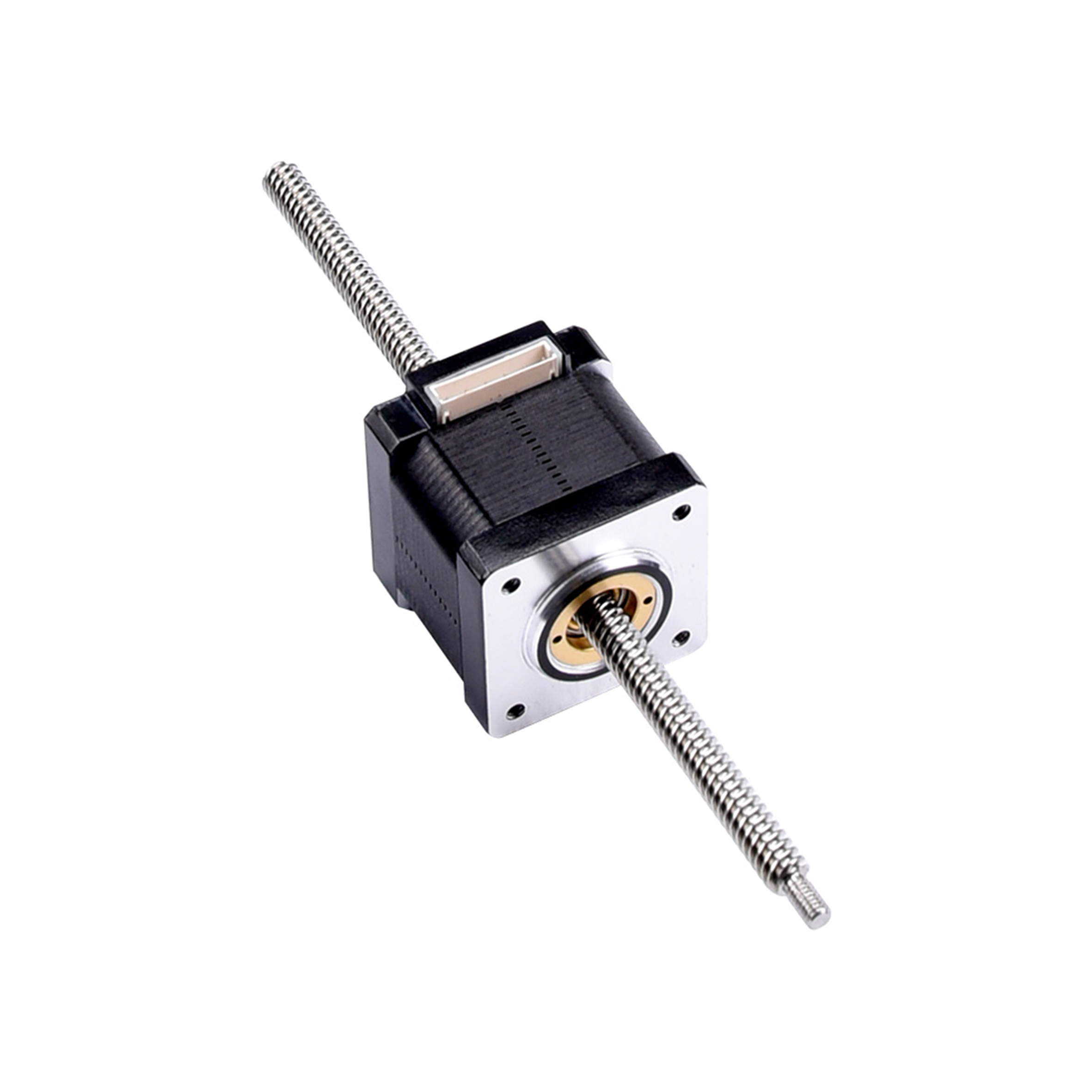

贯穿式(梯形丝杆)

  • 贯穿轴式直性步进电机,螺母与电机转子集成为一体,丝杠轴穿过电机转子中心。在使用时,固定丝杠并做防转,当电机上电后转子旋转时,电机就会沿着丝杠做直线运动。杰美康提供了20,28,35,42,57,60,86等不同的基座尺寸,,多种机身长度和丰富的丝杠直径及导程可以自由选择。


20机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
电机扭力
(N.m)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
20SN1828-405-TR3.5xxx-100-C01 20 28 0.015 3.5 0.6096/1/2
1.2192/4
2DM415
2DM522-EC
20SN1838-405-TR3.5xxx-100-C01 20 38 0.025 3.5 0.6096/1/2
1.2192/4
2DM415
2DM522-EC
20SN1828-405-TR3.5xxx-100-SC-C01 20 42 0.015 3.5 0.6096/1/2
1.2192/4
2DM542C-SC
2DM522-EC-SC
20SN1838-405-TR3.5xxx-100-SC-C01 20 52 0.025 3.5 0.6096/1/2
1.2192/4
2DM542C-SC
2DM522-EC-SC

28机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
电机扭力
(N.m)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
28SN1832-408-TR4.77xx-150-C01 28 32 0.05 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM415
2DM522-EC
28SN1840-410-TR4.77xx-150-C01 28 40 0.06 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM415
2DM522-EC
28SN1845-410-TR4.77xx-150-C01 28 45 0.091 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM415
2DM522-EC
28SN1851-410-TR4.77xx-150-C01 28 51 0.11 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM415
2DM522-EC
28SN1832-408-TR4.77xx-150-SC-C01 28 59.4 0.05 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM542C-SC
2DM522-EC-SC
28SN1840-410-TR4.77xx-150-SC-C01 28 67.4 0.06 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM542C-SC
2DM522-EC-SC
28SN1845-410-TR4.77xx-150-SC-C01 28 72.4 0.091 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM542C-SC
2DM522-EC-SC
28SN1851-410-TR4.77xx-150-SC-C01 28 78.4 0.11 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM542C-SC
2DM522-EC-SC

35机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
电机扭力
(N.m)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
35SN1834-415-TR6.35xx-150-C01 35 34 0.2 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM415
2DM522-EC
35SN1847-415-TR6.35xx-150-C01 35 47 0.35 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM415
2DM522-EC
35SN1834-415-TR6.35xx-150-SC-C01 35 61.4 0.2 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC
35SN1847-415-TR6.35xx-150-SC-C01 35 74.4 0.35 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC

42机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
电机扭力
(N.m)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
42SN1834-415-TR6.35xx-200-C01 42 34 0.35 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C
2DM522-EC
42SN1840-417-TR6.35xx-200-C01 42 40 0.4 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C
2DM522-EC
42SN1848-417-TR6.35xx-200-C01 42 48 0.5 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C
2DM522-EC
42SN1860-425-TR6.35xx-200-C01 42 60 0.7 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C
2DM522-EC
42SN1834-415-TR6.35xx-200-SC-C01 42 61 0.35 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC
42SN1840-417-TR6.35xx-200-SC-C01 42 67 0.4 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC
42SN1848-417-TR6.35xx-200-SC-C01 42 75 0.5 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC
42SN1860-425-TR6.35xx-200-SC-C01 42 87 0.7 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC

57机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
电机扭力
(N.m)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
57SN1845-430-TR9.525xx-200-C01 57 45 0.7 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
57SN1856-430-TR9.525xx-200-C01 57 56 1 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
57SN1865-440-TR9.525xx-200-C01 57 65 1.5 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
57SN1876-440-TR9.525xx-200-C01 57 76 1.8 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
57SN1845-430-TR9.525xx-200-SC-C01 57 77 0.7 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC
57SN1856-430-TR9.525xx-200-SC-C01 57 88 1 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC
57SN1865-440-TR9.525xx-200-SC-C01 57 97 1.5 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC
57SN1876-440-TR9.525xx-200-SC-C01 57 108 1.8 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC

60机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
电机扭力
(N.m)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
60SN1865-450-TR9.525xx-200-C01 60 65 1.7 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
60SN1887-450-TR9.525xx-200-C01 60 87 3 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
60SN1865-450-TR9.525xx-200-SC-C01 60 88 1.7 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC
60SN1887-450-TR9.525xx-200-SC-C01 60 119 3 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC

86机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
电机扭力
(N.m)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
86SN1876-460-TR15.875xx-250-C01 86 76 4.5 15.875 2.54/3.175
5.08/12.7
25.4
2DM860
2DM880-EC
86SN18114-460-TR15.875xx-250-C01 86 114 8.5 15.875 2.54/3.175
5.08/12.7
25.4
2DM860
2DM880-EC
86SN1876-460-TR15.875xx-250-SC-C01 86 110 4.5 15.875 2.54/3.175
5.08/12.7
25.4
2DM860-SC
2DM880-EC-SC
86SN18114-460-TR15.875xx-250-SC-C01 86 146 8.5 15.875 2.54/3.175
5.08/12.7
25.4
2DM860-SC
2DM880-EC-SC
