开环步进丝杆电机，具有小尺寸，高性能，长耐久，噪音低，效率高等特点，基座尺寸20mm，28mm，35mm，42mm，57mm，60mm，86mm可选，可选按要求定制丝杆长度与端部加工，可按要求定制不同材质的螺母与形状。

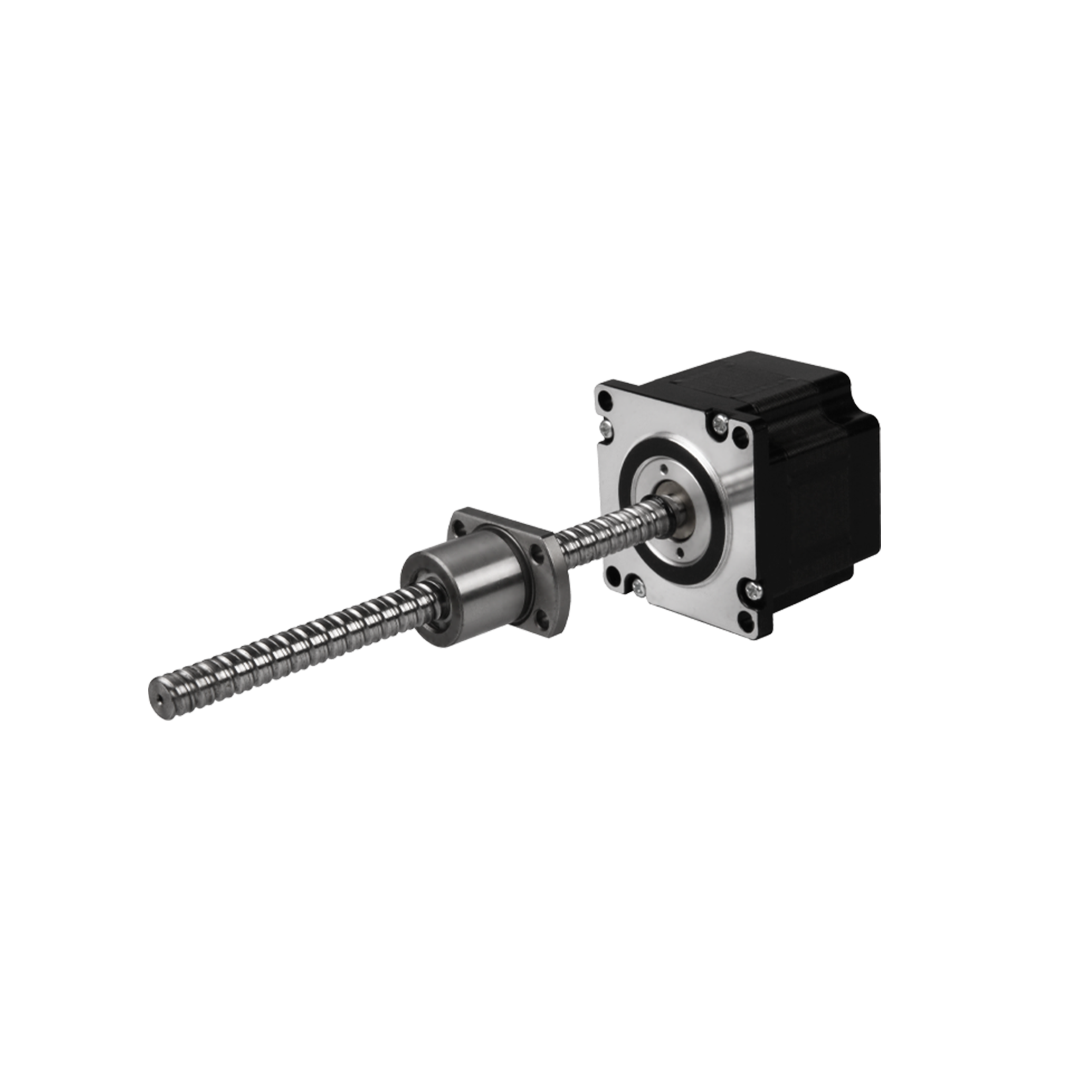

外部驱动式(滚珠丝杆)
外部驱动式直线步进电机的丝杠与电机转子集成为一体，当丝杆旋转，螺母被外部装置固定做防旋转时，螺母则沿着丝杠做直线运动。杰美康提供了20,28,35,42,57,60,86等不同的基座尺寸，，多种机身长度和丰富的丝杠直径及导程可以自由选择。
20机座法兰
| 产品型号 | 机座法兰 （mm） |
机身长度 （mm） |
电机扭力 （N.m） |
丝杆直径 （mm） |
丝杆导程 （mm） |
刹车 （抱闸） |
匹配驱动器 |
| 20SE1828-405-BS06xx-100-A01 | 20 | 28 | 0.015 | 6 | 1/2 | 无 | 2DM415 2DM522-EC |
| 20SE1838-405-BS06xx-100-A01 | 20 | 38 | 0.025 | 6 | 1/2 | 无 | 2DM415 2DM522-EC |
| 20SE1828-405-BS06xx-100-SC-A01 | 20 | 42 | 0.015 | 6 | 1/2 | 有 | 2DM542C-SC 2DM522-EC-SC |
| 20SE1838-405-BS06xx-100-SC-A01 | 20 | 52 | 0.025 | 6 | 1/2 | 有 | 2DM542C-SC 2DM522-EC-SC |
28机座法兰
| 产品型号 | 机座法兰 （mm） |
机身长度 （mm） |
电机扭力 （N.m） |
丝杆直径 （mm） |
丝杆导程 （mm） |
刹车 （抱闸） |
匹配驱动器 |
| 28SE1832-410-BS06xx-100-A01 28SE1832-410-BS08xx-100-A01 |
28 | 32 | 0.05 | 6 8 |
1/2 1/2/5/8/10 |
无 | 2DM415 2DM522-EC |
| 28SE1840-408-BS06xx-100-A01 28SE1840-408-BS08xx-100-A01 |
28 | 40 | 0.06 | 6 8 |
1/2 1/2/5/8/10 |
无 | 2DM415 2DM522-EC |
| 28SE1845-415-BS06xx-100-A01 28SE1845-415-BS08xx-100-A01 |
28 | 45 | 0.091 | 6 8 |
1/2 1/2/5/8/10 |
无 | 2DM415 2DM522-EC |
| 28SE1851-410-BS06xx-100-A01 28SE1851-410-BS08xx-100-A01 |
28 | 51 | 0.11 | 6 8 |
1/2 1/2/5/8/10 |
无 | 2DM415 2DM522-EC |
| 28SE1832-408-BS06xx-100-SC-A01 28SE1832-408-BS08xx-100-SC-A01 |
28 | 59.4 | 0.05 | 6 8 |
1/2 1/2/5/8/10 |
有 | 2DM542C-SC 2DM522-EC-SC |
| 28SE1840-408-BS06xx-100-SC-A01 28SE1840-408-BS08xx-100-SC-A01 |
28 | 67.4 | 0.06 | 6 8 |
1/2 1/2/5/8/10 |
有 | 2DM542C-SC 2DM522-EC-SC |
| 28SE1845-415-BS06xx-100-SC-A01 28SE1845-415-BS08xx-100-SC-A01 |
28 | 72.4 | 0.091 | 6 8 |
1/2 1/2/5/8/10 |
有 | 2DM542C-SC 2DM522-EC-SC |
| 28SE1851-410-BS06xx-100-SC-A01 28SE1851-410-BS08xx-100-SC-A01 |
28 | 78.4 | 0.11 | 6 8 |
1/2 1/2/5/8/10 |
有 | 2DM542C-SC 2DM522-EC-SC |
35机座法兰
| 产品型号 | 机座法兰 （mm） |
机身长度 （mm） |
电机扭力 （N.m） |
丝杆直径 （mm） |
丝杆导程 （mm） |
刹车 （抱闸） |
匹配驱动器 |
| 35SE1834-415-BS08xx-100-A01 | 35 | 34 | 0.2 | 8 | 1/2/5/8/10 | 无 | 2DM415 2DM522-EC |
| 35SE1847-415-BS08xx-100-A01 | 35 | 47 | 0.35 | 6 8 |
1/2/5/8/10 | 无 | 2DM415 2DM522-EC |
| 35SE1834-415-BS08xx-100-SC-A01 | 35 | 61.4 | 0.2 | 8 | 1/2/5/8/10 | 有 | 2DM542C-SC 2DM522-EC-SC |
| 35SE1847-415-BS08xx-100-SC-A01 | 35 | 74.4 | 0.35 | 8 | 1/2/5/8/10 | 有 | 2DM542C-SC 2DM522-EC-SC |
42机座法兰
| 产品型号 | 机座法兰 （mm） |
机身长度 （mm） |
电机扭力 （N.m） |
丝杆直径 （mm） |
丝杆导程 （mm） |
刹车 （抱闸） |
匹配驱动器 |
| 42SE1834-415-BS08xx-100-A01 42SE1834-415-BS12xx-100-A01 |
42 | 34 | 0.35 | 8 12 |
1/2/5/8/10 2/4/5/10 |
无 | 2DM442 2DM522-EC |
| 42SE1840-417-BS08xx-100-A01 42SE1840-417-BS12xx-100-A01 |
42 | 40 | 0.4 | 8 12 |
1/2/5/8/10 2/4/5/10 |
无 | 2DM442 2DM522-EC |
| 42SE1848-417-BS08xx-100-A01 42SE1848-417-BS12xx-100-A01 |
42 | 48 | 0.5 | 8 12 |
1/2/5/8/10 2/4/5/10 |
无 | 2DM442 2DM522-EC |
| 42SE1860-425-BS08xx-100-A01 42SE1860-425-BS12xx-100-A01 |
42 | 60 | 0.7 | 8 12 |
1/2/5/8/10 2/4/5/10 |
无 | 2DM442 2DM522-EC |
| 42SE1834-415-BS08xx-100-SC-A01 42SE1834-415-BS12xx-100-SC-A01 |
42 | 66 | 0.35 | 8 12 |
1/2/5/8/10 2/4/5/10 |
有 | 2DM542C-SC 2DM522-EC-SC |
| 42SE1840-417-BS08xx-100-SC-A01 42SE1840-417-BS12xx-100-SC-A01 |
42 | 72 | 0.4 | 8 12 |
1/2/5/8/10 2/4/5/10 |
有 | 2DM542C-SC 2DM522-EC-SC |
| 42SE1848-417-BS08xx-100-SC-A01 42SE1848-417-BS12xx-100-SC-A01 |
42 | 80 | 0.5 | 8 12 |
1/2/5/8/10 2/4/5/10 |
有 | 2DM542C-SC 2DM522-EC-SC |
| 42SE1860-425-BS08xx-100-SC-A01 42SE1860-425-BS12xx-100-SC-A01 |
42 | 92 | 0.7 | 8 12 |
1/2/5/8/10 2/4/5/10 |
有 | 2DM542C-SC 2DM522-EC-SC |
57机座法兰
| 产品型号 | 机座法兰 （mm） |
机身长度 （mm） |
电机扭力 （N.m） |
丝杆直径 （mm） |
丝杆导程 （mm） |
刹车 （抱闸） |
匹配驱动器 |
| 57SE1845-430-BS12xx-150-A01 57SE1845-430-BS16xx-150-A01 |
57 | 45 | 0.7 | 12 16 |
2/4/5/10 5/10/16/20 |
无 | 2DM556/ 2DM556-EC |
| 57SE1856-430-BS12xx-150-A01 57SE1856-430-BS16xx-150-A01 |
57 | 56 | 1 | 12 16 |
2/4/5/10 5/10/16/20 |
无 | 2DM556/ 2DM556-EC |
| 57SE1865-440-BS12xx-150-A01 57SE1865-440-BS16xx-150-A01 |
57 | 65 | 1.5 | 12 16 |
2/4/5/10 5/10/16/20 |
无 | 2DM556/ 2DM556-EC |
| 57SE1876-440-BS12xx-150-A01 57SE1876-440-BS16xx-150-A01 |
57 | 76 | 1.8 | 12 16 |
2/4/5/10 5/10/16/20 |
无 | 2DM556/ 2DM556-EC |
| 57SE1845-430-BS12xx-150-SC-A01 57SE1845-430-BS16xx-150-SC-A01 |
57 | 86 | 0.7 | 12 16 |
2/4/5/10 5/10/16/20 |
有 | 2DM556-SC 2DM556-EC-SC |
| 57SE1856-430-BS12xx-150-SC-A01 57SE1856-430-BS16xx-150-SC-A01 |
57 | 97 | 1 | 12 16 |
2/4/5/10 5/10/16/20 |
有 | 2DM556-SC 2DM556-EC-SC |
| 57SE1865-440-BS12xx-150-SC-A01 57SE1865-440-BS16xx-150-SC-A01 |
57 | 105 | 1.5 | 12 16 |
2/4/5/10 5/10/16/20 |
有 | 2DM556-SC 2DM556-EC-SC |
| 57SE1876-440-BS12xx-150-SC-A01 57SE1876-440-BS16xx-150-SC-A01 |
57 | 117 | 1.8 | 12 16 |
2/4/5/10 5/10/16/20 |
有 | 2DM556-SC 2DM556-EC-SC |
60机座法兰
| 产品型号 | 机座法兰 （mm） |
机身长度 （mm） |
电机扭力 （N.m） |
丝杆直径 （mm） |
丝杆导程 （mm） |
刹车 （抱闸） |
匹配驱动器 |
| 60SE1865-450-BS12xx-150-A01 60SE1865-450-BS16xx-150-A01 |
60 | 65 | 1.7 | 12 16 |
2/4/5/10 5/10/16/20 |
无 | 2DM556/ 2DM556-EC |
| 60SE1887-450-BS12xx-150-A01 60SE1887-450-BS16xx-150-A01 |
60 | 84 | 3 | 12 16 |
2/4/5/10 5/10/16/20 |
无 | 2DM556/ 2DM556-EC |
| 60SE1865-450-BS12xx-150-SC-A01 60SE1865-450-BS16xx-150-SC-A01 |
60 | 97.2 | 1.7 | 12 16 |
2/4/5/10 5/10/16/20 |
有 | 2DM556-SC 2DM556-EC-SC |
| 60SE1887-450-BS12xx-150-SC-A01 60SE1887-450-BS16xx-150-SC-A01 |
60 | 119.2 | 3 | 12 16 |
2/4/5/10 5/10/16/20 |
有 | 2DM556-SC 2DM556-EC-SC |
86机座法兰
| 产品型号 | 机座法兰 （mm） |
机身长度 （mm） |
电机扭力 （N.m） |
丝杆直径 （mm） |
丝杆导程 （mm） |
刹车 （抱闸） |
匹配驱动器 |
| 86SE1876-460-BS16xx-150-A01 | 86 | 76 | 4.5 | 16 | 5/10/16/20 | 无 | 2DM860 2DM880-EC |
| 86SE18114-460-BS16xx-150-A01 | 86 | 114 | 8.5 | 16 | 5/10/16/20 | 无 | 2DM860 2DM800-EC |
| 86SE1876-460-BS16xx-150-SC-A01 | 86 | 119 | 4.5 | 16 | 5/10/16/20 | 有 | 2DM860C-SC 2DM880-EC-SC |
| 86SE18114-460-BS16xx-150-SC-A01 | 86 | 157 | 8.5 | 16 | 5/10/16/20 | 有 | 2DM860C-SC 2DM880-EC-SC |
