型号:2DM556
名称:两相步进驱动器
◼ 电流矢量控制
◼ 内置加减速控制
◼ 中、高速力矩补偿
◼ 参数自整定,电机自适应
◼ 振动小,低发热,低速运行平稳


特点

  • 参数自整定,电机自适应;
  • 内置高细分,振动小,低发热,低速运行平稳;
  • 中、高速力矩补偿;
  • 电流矢量控制,电流效能高;
  • 内置加减速控制,改善启停平滑性;
  • 电机运行位置记忆;
  • 输入信号差分光耦隔离,兼容5V~24V;
  • 用户可自定义细分;
  • 过流保护,过压保护;
  • 自动检测,可灵活选择脉冲边沿计数方式;
  • 绿灯表示运行,红灯表示保护或脱机;

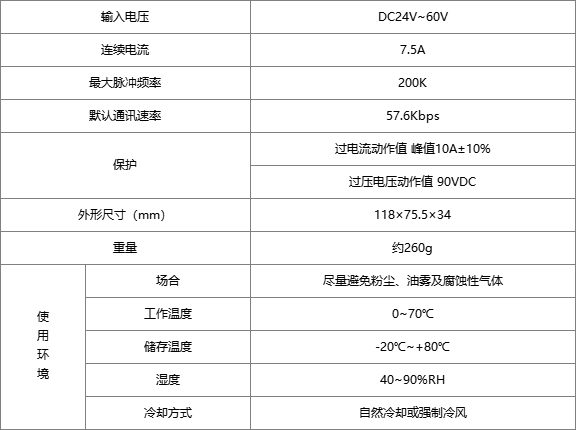

基本规格、

错误报警及LED灯闪烁次数


常见问题及故障处理

  • 1、电源灯不亮
  • 输入电源故障,请检电源线路.电压是否过低
  • 2、上电亮红灯报警
  • 电机电源相线是否连接
  • 驱动器输入电源电压是否过高或者过低
  • 3、脉冲输入后不转动
  • 驱动器的脉冲输入端的接线是否可靠
  • 驱动器系统配置中的输入方式是否为脉冲输入相关的输入方式
  • 电机是否使能松开

拨码开关设定

  • 电流选择开关:SW1、SW2、SW3
  • 静态半流或全流选择:SW4、ON全流、OFF半流
  • 细分选择开关:SW5、SW6、SW7、SW8
  • 具体可参照面板丝印说明:开关打开为OFF,闭合为ON

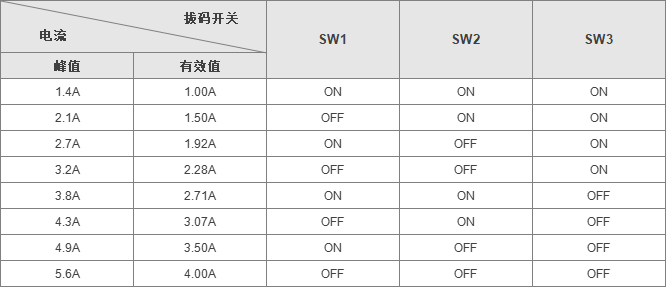

电流拨码表

细分拨码表
