型号：2DM2260

名称：两相步进驱动器

◼ 电流矢量控制
◼ 内置加减速控制
◼ 中、高速力矩补偿
◼ 参数自整定，电机自适应
◼ 振动小，低发热，低速运行平稳

在线购买 →

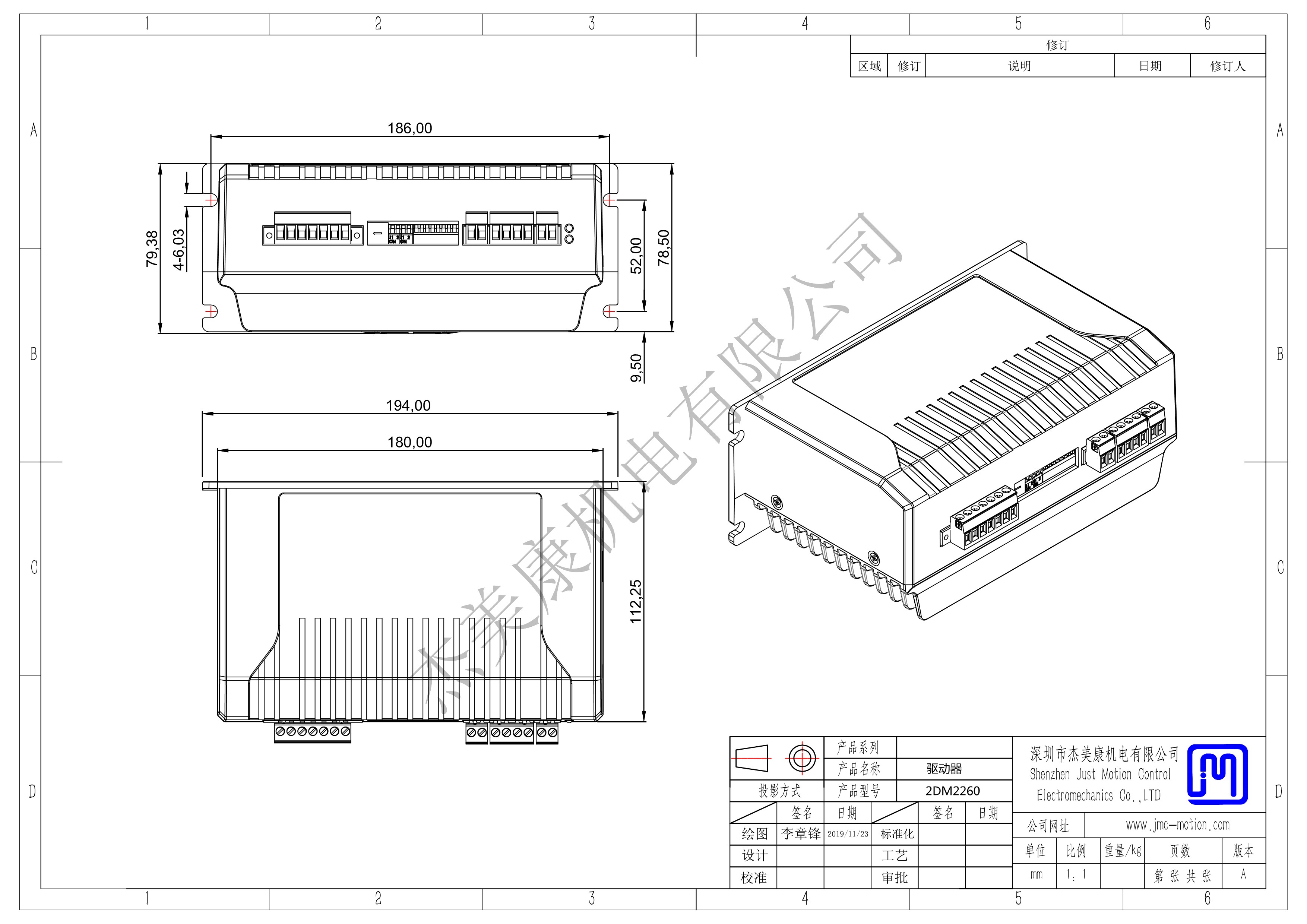

产品概述机械尺寸拨码设置配套相关下载

特点

参数自整定，电机自适应；
内置高细分,振动小，低发热，低速运行平稳；
中、高速力矩补偿；
电流矢量控制，电流效能高；
内置加减速控制，改善启停平滑性；
电机运行位置记忆；
输入信号差分光耦隔离，兼容5V~24V；
用户可自定义细分；
过流保护，过压保护；
自动检测，可灵活选择脉冲边沿计数方式；
绿灯表示运行，红灯表示保护或脱机；

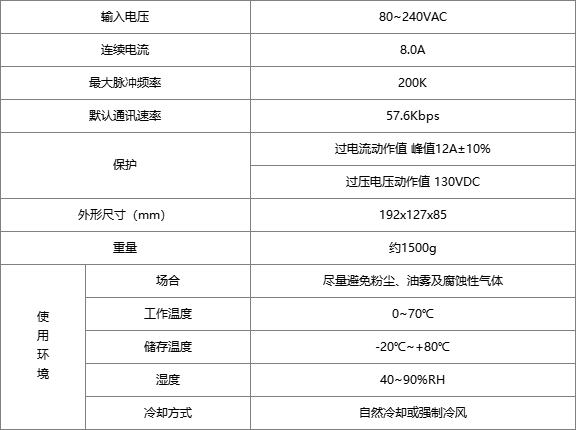

基本规格、

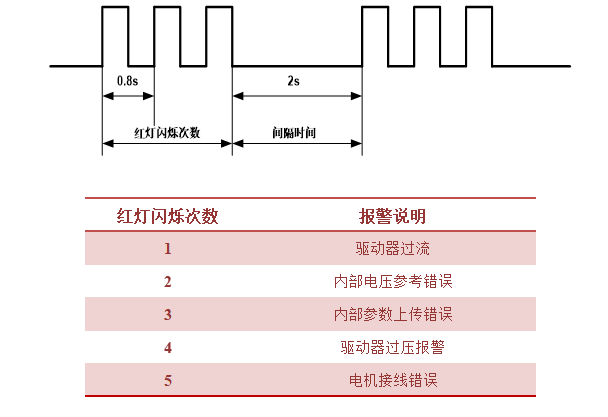

错误报警及LED灯闪烁次数

常见问题及故障处理

1、电源灯不亮
输入电源故障，请检电源线路.电压是否过低
2、上电亮红灯报警
电机电源相线是否连接
驱动器输入电源电压是否过高或者过低
3、脉冲输入后不转动
驱动器的脉冲输入端的接线是否可靠
驱动器系统配置中的输入方式是否为脉冲输入相关的输入方式
电机是否使能松开

拨码开关设定

电流选择开关：D1、D2、D3
静态半流或全流选择：D4、ON全流、OFF半流
细分选择开关：D5、D6、D7、D8
具体可参照面板丝印说明：开关打开为OFF，闭合为ON

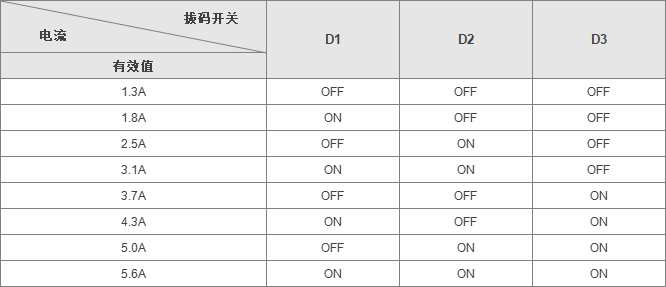

电流拨码表

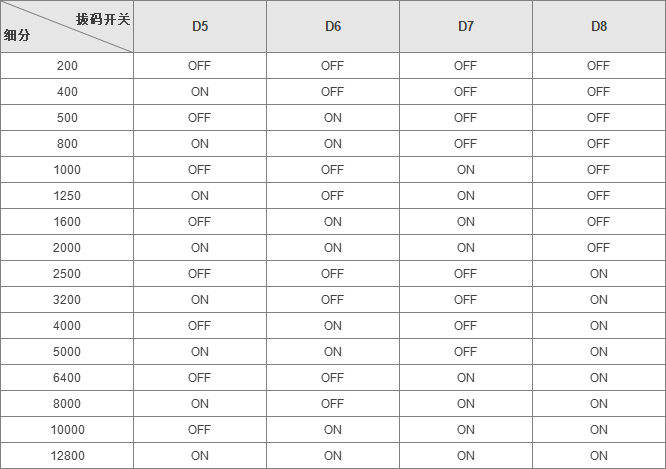

细分拨码表
